如何利用磁性測量評估變壓器的性能和效率
2024-08-22 14:31:04

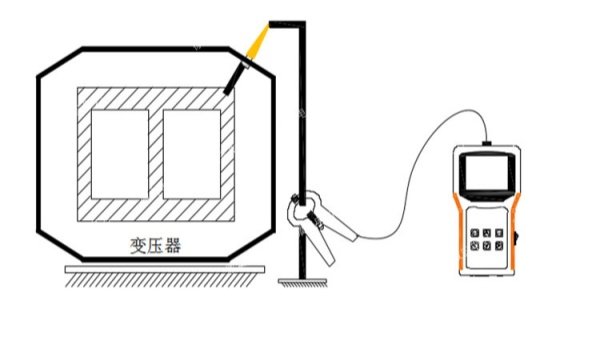

利用磁性測量來評估變壓器的性能和效率,可以通過以下幾個關鍵方面和具體方法實現:

一、測量磁滯回線
磁滯回線能夠提供關于變壓器鐵芯材料磁性特性的重要信息,包括剩磁和矯頑力。
1、分析剩磁:剩磁較低意味著鐵芯在去磁后殘留的磁性較小,有助于減少磁滯損耗,提高變壓器的效率。
例如,如果測量發現某種鐵芯材料的剩磁過大,可能導致變壓器在工作中的磁能損耗增加,效率降低。
2、評估矯頑力:矯頑力小表示鐵芯材料容易磁化和去磁,能降低磁化過程中的能量消耗。
當矯頑力過高時,變壓器在頻繁的磁化和去磁過程中會(huì )消耗更多的能量,影響性能和效率。
二、測量磁導率
磁導率反映了鐵芯材料傳導磁場的能力。
1、高磁導率:意味著鐵芯能夠更有效地傳導磁場,減少勵磁電流,從而提高變壓器的效率。
比如,使用具有高磁導率的鐵芯材料制造的變壓器,在相同的工作條件下,勵磁電流較小,降低了空載損耗。
2、磁導率的頻率特性:對于工作在不同頻率下的變壓器,需要關注磁導率在相應頻率下的變化。合適的頻率特性有助于保證變壓器在特定工作頻率下的性能和效率。
在高頻變壓器中,如果所選鐵芯材料的磁導率在高頻下急劇下降,會(huì )導致變壓器的效率大幅降低。
三、測量鐵芯損耗
包括磁滯損耗和渦流損耗。
1、磁滯損耗測量:通過測量磁滯回線的面積可以估算磁滯損耗。較低的磁滯損耗表示鐵芯材料在磁化和去磁過程中的能量損失較小,有利于提高變壓器的效率。
例如,對于設計用于節能的變壓器,應選擇磁滯損耗低的鐵芯材料,以降低運行成本。
2、渦流損耗測量:可以采用特定的測試方法,如愛潑斯坦方圈法,來測量鐵芯的渦流損耗。渦流損耗小意味著變壓器在工作中因鐵芯內部的渦流而產生的能量損失較少。
若渦流損耗過大,變壓器運行時鐵芯會(huì )發熱嚴重,不僅降低效率,還可能影響其可靠性和使用壽命。
四、測量勵磁電流
勵磁電流的大小直接影響變壓器的空載損耗和性能。
1、小勵磁電流:意味著變壓器在空載時消耗的能量較少,效率較高。
例如,在比較不同變壓器設計方案時,測量勵磁電流可以幫助選擇最優方案,以降低空載損耗。
2、勵磁電流的穩定性:穩定的勵磁電流有助于保證變壓器在不同工作條件下的性能一致性。
如果勵磁電流波動較大,可能會(huì )影響變壓器輸出電壓的穩定性,降低其性能。
通過以上磁性測量的方法和對測量結果的分析,可以全面評估變壓器鐵芯材料的磁性特性,進而判斷變壓器的性能和效率是否達到設計要求,并為優化變壓器的設計和選擇合適的鐵芯材料提供依據。
